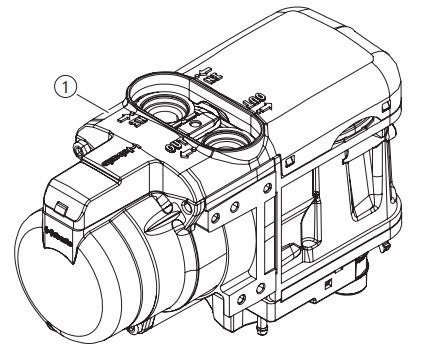

Thermo Top Evo 4/5/5+

Varenavn

Info

Erstatningsvarmer Evo 4 Benzin

Brug 1314812B

Erstatningsvarmer Evo 5 Benzin

Brug 1314811B

Erstatningsvarmer Evo 5+ Benzin

Brug 1314810A

Erstatningsvarmer Evo 4 Diesel

Brug 1314816B

Erstatningsvarmer Evo 5 Diesel

Brug 1314815B

Erstatningsvarmer Evo 5+ Diesel

Brug 1314814A

Erstatningsvarmer  TT-Evo 5 Diesel RV

9037920A

Varenavn

Info

Varenr.

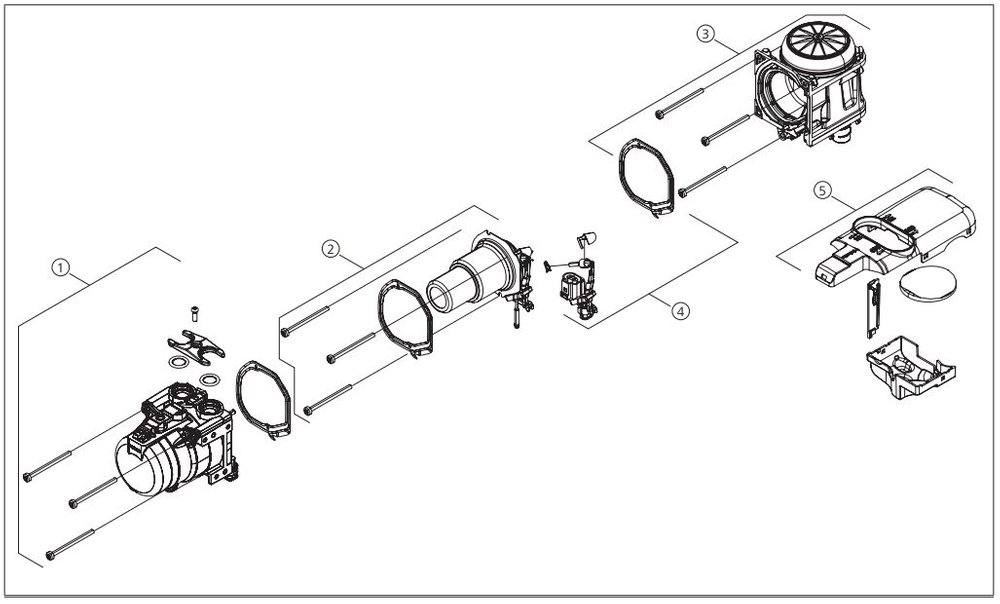

Position

Varmeveksler

Inkl temp.givere

1315950A

1

Varenavn

Info

Varenr.

Position

Brændkammer

Diesel

1315947A

2

Brændkammer

Benzin

1315948A

2

BENZINVARMER: Tilladt før alle varmere med indeks C. Hvis du har en varmer med Indeks A eller B  skal hele varmeren udskiftes

Varenavn

Info

Varenr.

Position

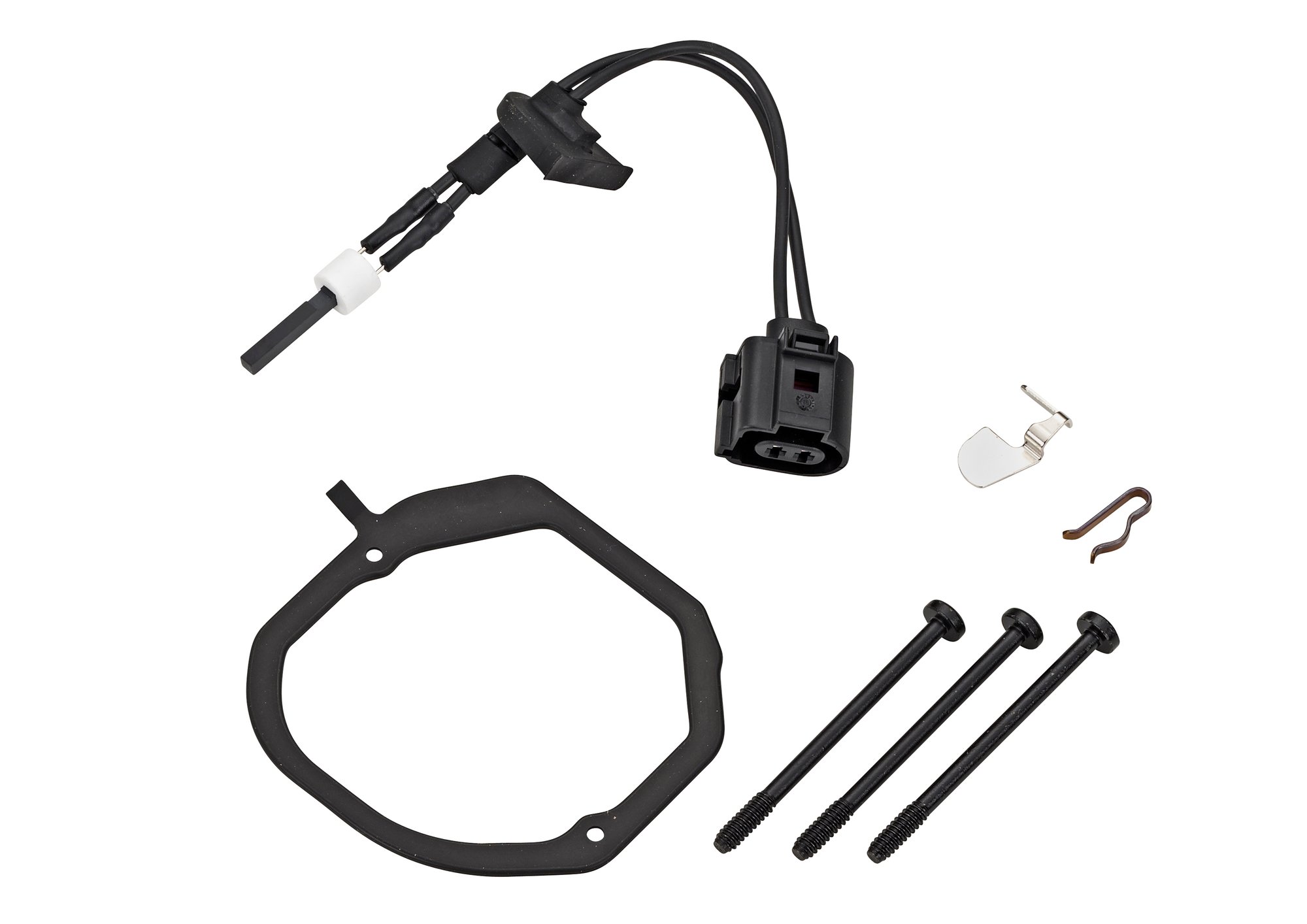

Glødestift

12V

1315949B

4

Varenavn

Info

Varenr.

Position

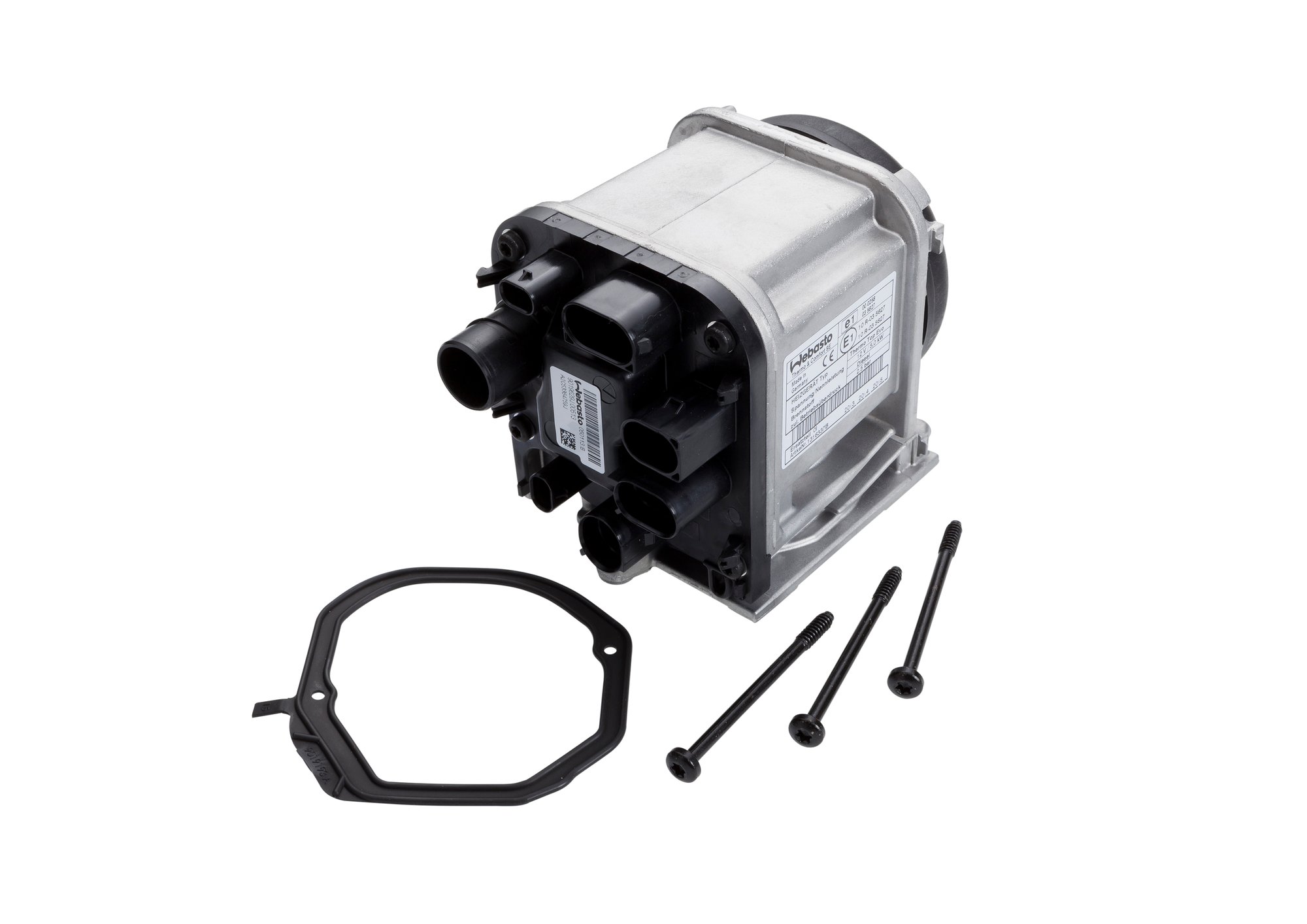

Automatik & blæser

Evo 4, Diesel

1315943A

3

Automatik & blæser

Evo 5, Diesel

1315941A

3

Automatik & blæser

Evo 5+, Diesel

1315942A

3

Automatik & blæser

Evo 4, Benzin

1315946A

3

Automatik & blæser

Evo 5, Benzin

1315944A

3

Automatik & blæser

Evo 5+, Benzin

1315945A

3

Varenavn

Info

Varenr.

Position

Dæksel sæt


1316036A

5

Varenavn

Info

Varenr.

Position

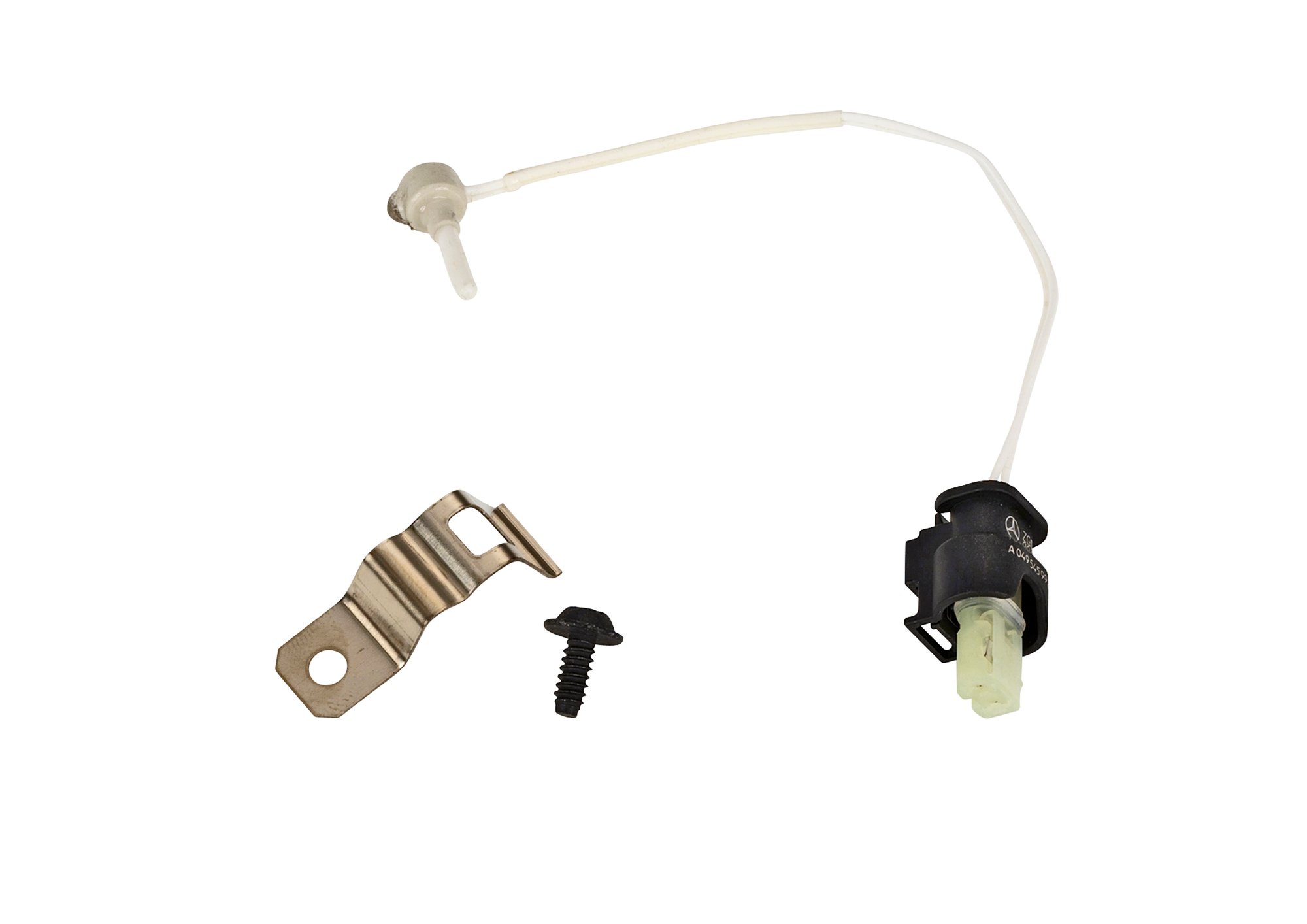

Udstødning.

temp sensor

KUN for typen

TT-Evo HD og RV

1323324A

Varenavn

Info

Varenr.

Cirkulationspumpe

12V, Ø18mm, U4847

1316193A

Varenavn

Info

Varenr.

Ophæng til pumpe

-

1322858A

Varenavn

Info

Varenr.

Kabel til U4847

L=400mm

1320306A

Kabel til U4847

L=600mm

1319967A

Kabel til U4847

L=1500mm

1320307A

Varenavn

Info

Varenr.

Vandstudser på varmer

1 stk ret og 1 stk  90o

1315786A

Vandstudser på varmer

2 stk ret

1322719A

Vandstudser på varmer

2 stk  90o

1315743A

Varenavn

Info

Varenr.

O-ringe og monteringsbelsag til vandstudser


1322832A

Varenavn

Info

Varenr.

Lyddæmper Indblæsning

Ø22mm

1315744B

Varenavn

Info

Varenr.

Afstandsringe udstødningsrør

Pakke à 5 stk

1317843A

Varenavn

Info

Varenr.

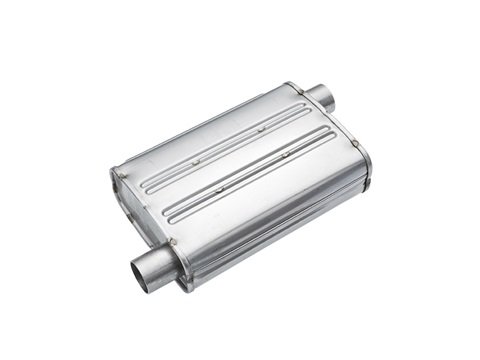

Lyddæmper til udstødningsrør

1320910A

Varenavn

Info

Varenr.

Brændstofpumpe Benzin/Diesel

DP42, 12/24 V

9024803A

Varenavn

Info

Varenr.

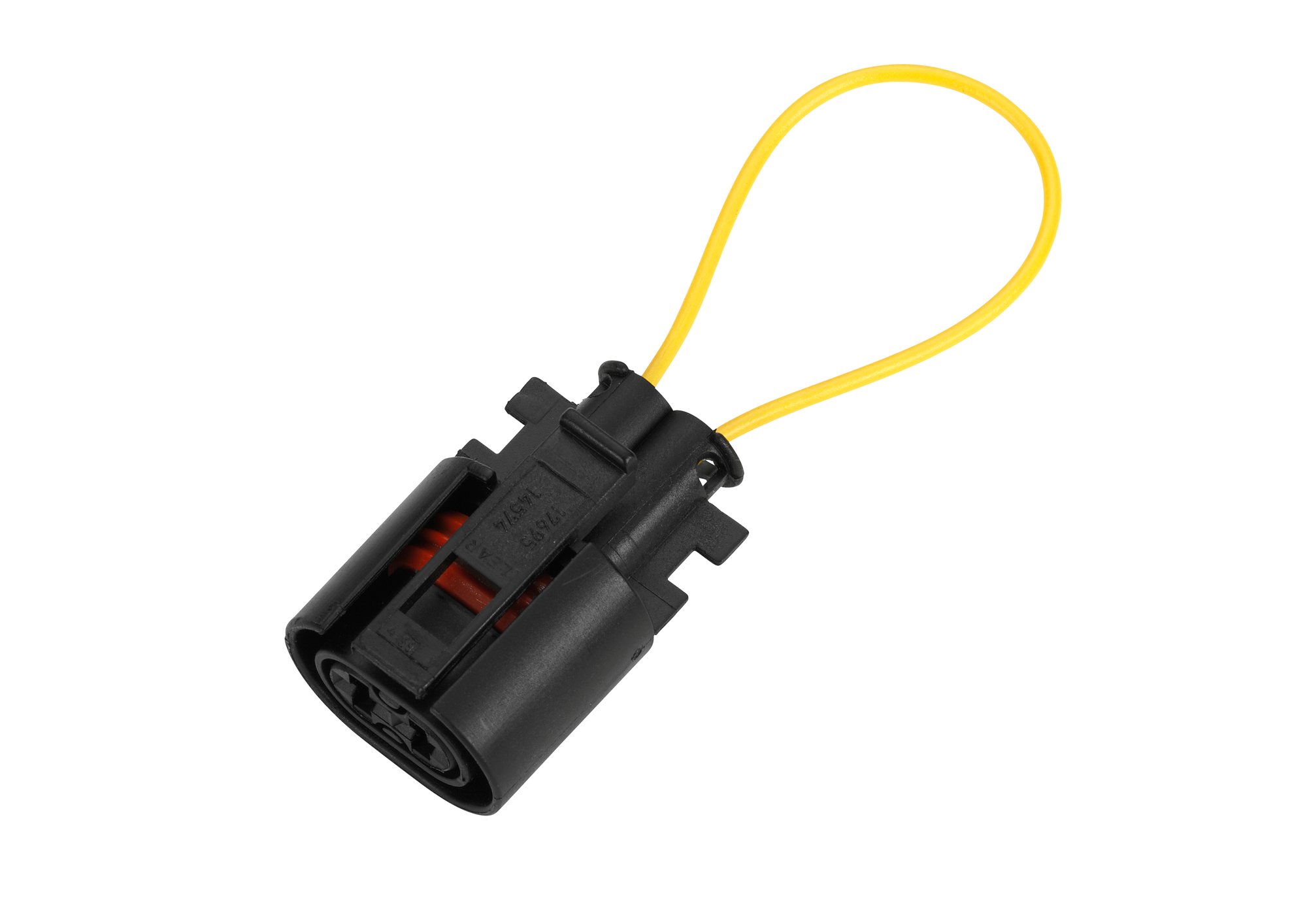

Stik diagnose bro

-

9032282A

Varenavn

Info

Varenr.

Hovedkabelnet

-

1320330A

Varenavn

Info

Varenr.

Standardbeslag


1320500A

Varenavn

Info

Varenr.

Beslag 2-delt

1317217A

Varenavn

Info

Varenr.

Beslag

Horisontal mont.

1320495A

Varenavn

Info

Varenr.

Beslag

Vertikal mont.

1320494A

Fejlkode

beskrivelse

Forklaring

Komponent Fejl

00

No error

Ingen fejl

01

Defective control unit

Betjeningsenhed defekt, fejlagtig EOL-programmering eller fejl på temperatursensor

08

Metering pump short circuit

Doseringspumpe strømkredsløb
kortsluttet til jord

0B

Circulating pump short circuit

Cirkulationspumpe kortsluttet til jord eller motor overbelastet

10

Coolant changeover valve short circuit

Kølevæskeventil kortsluttet til jord

13

Vehicle fan power circuit short circuit

Køretøjblæserens strømkredsløb kortsluttet til jord

15

Combustion air fan blocked

Forbrændingsblæser blokeret

19

Glow/ignition element power circuit short circuit

Glødestift eller stik er kortsluttet til gods

1B

Overheat sensor short circuit

Overophedningssensor kortsluttet til jord

2D

The combustion-air fan power circuit is defective

Blæsemotor hastighed ligger under forventet værdi

2E

The glow/ignition-element power circuit is defective

Glødestiftmodstand ligger udenfor gyldigt værdiområde

3A

W-bus/LIN-bus short circuit to earth

Fejl i /på W-bus signal

3C

Internal control unit error 60

3D

Internal control unit error 61

3E

Internal control unit error 62

3F

Wrong version dataset loaded

40

Glow plug / electronic ignition unit - glow filament interruption

Brud i en af kredsene til glødestiften/ tændgniststarteren

81

EOL checksum error

Kontrolsumfejl i EOL-dataposten i EEPROM

88

Metering pump interruption

Brud i doseringspumpe, strømkreds eller kortslutning til +Ub

89

Combustion air fan interruption

Brud i forbrændingsluftblæseren, strømkreds eller kortslutning til +Ub

8B

Circulating pump interruption

Brud i cirkulationspumpe, strømkreds eller kortslutning til +Ub

90

Coolant changeover valve open circuit

Brud i kølevæske afbryderventil, strømkreds eller kortslutning til +Ub

94

Temperature sensor interruption

Brud i temperatursensor eller kortslutning til +Ub

99

Glow plug / electronic ignition unit interruption

Brud i glødestift- / tændingslås eller kortslutning til +Ub

AB

Overheat sensor interruption

Brud i overophedningssensor, strømkreds eller kortslutning til +Ub

GENERELLE FEJL

00

No error

Ingen fejl

02

No start

Ingen start

04

Supply voltage too high

Driftsspænding for længe udenfor tilladt værdi

05

Flame was detected prior to combustion

Flammesensoren har registrert flamme før forbrænding

06

Heating unit overheated

Overophedningsspærre aktiveret (varmer overophedet)

11

ECU wrong coded

Fejlkodet betjeningsenhed eller fejl varmer (mht. brændstoftype) monteret

12

W bus communication failure

W-Bus fejl, protokolfejl

2F

Flame abort

Flammen slukker under drift. Der gennemføres et nyt startforsøg.

37

Coolant temperature during
initial start-up too high

38

Initial starting attempt failed

39

Initial starting attempt failed – not
restarting

3F

Wrong version
dataset loaded

4C

Overvoltage component protection

Udkobling ved høj overspænding
for at beskytte komponenter

4E

Customer specific fault 3

81

EOL checksum error

Kontrolsumfejl i EOLdataposten
i EEPROM

82

No start during testrun

Ikke startet ved testkørsel

83

Flame failure

Flammen har slukket mere end FAZ (EEPROM) gange i en varmecyklus

84

Operating voltage too low

Driftsspænding for længe under tilladt minimumsværdi

86

Excessive water temperature
without combustion process

Fejlen genereres fordi
vand temperaturen har overskredet
145 °C i dvalemode

87

Heater lock-out permanent

Den permanente låsspærre
blev aktiveret (Varmeren er låst)

92

Command refresh failure

Kunne ikke efterkomme
kommando. Ikke drift eller fejludkobling når fejlen opstår

9C

Heating time exeeded

Tilgængelig varmetid til Intelligent underspændingsudkobling
opbrug

A9

Insufficient Coolant Flow

Fejlen opstår dersom
kølevæsketemperaturen
overskrider tærsklen til
udbrænding i dvalemodu i fasene Start / GPR (glødestiftrampe)
/ FMM (flammevagtmålefase)

AA

S on W-Bus not succeed

Kunne ikke sende via W-bus (heller ikke etter å ha gjentatt
melding fire ganger, eller manglende eller ødelagt svar)

AB

Overheat sensor interruption

Brud i overophedningssensor, strømkreds eller kortslutning til +Ub
